架构概览

AgileJS Core 采用模块化、分层设计，旨在提供高性能、可扩展的 Canvas 图形编辑能力。核心架构围绕 CanvasEngine 展开，将数据模型、渲染管线、交互逻辑和插件系统解耦。

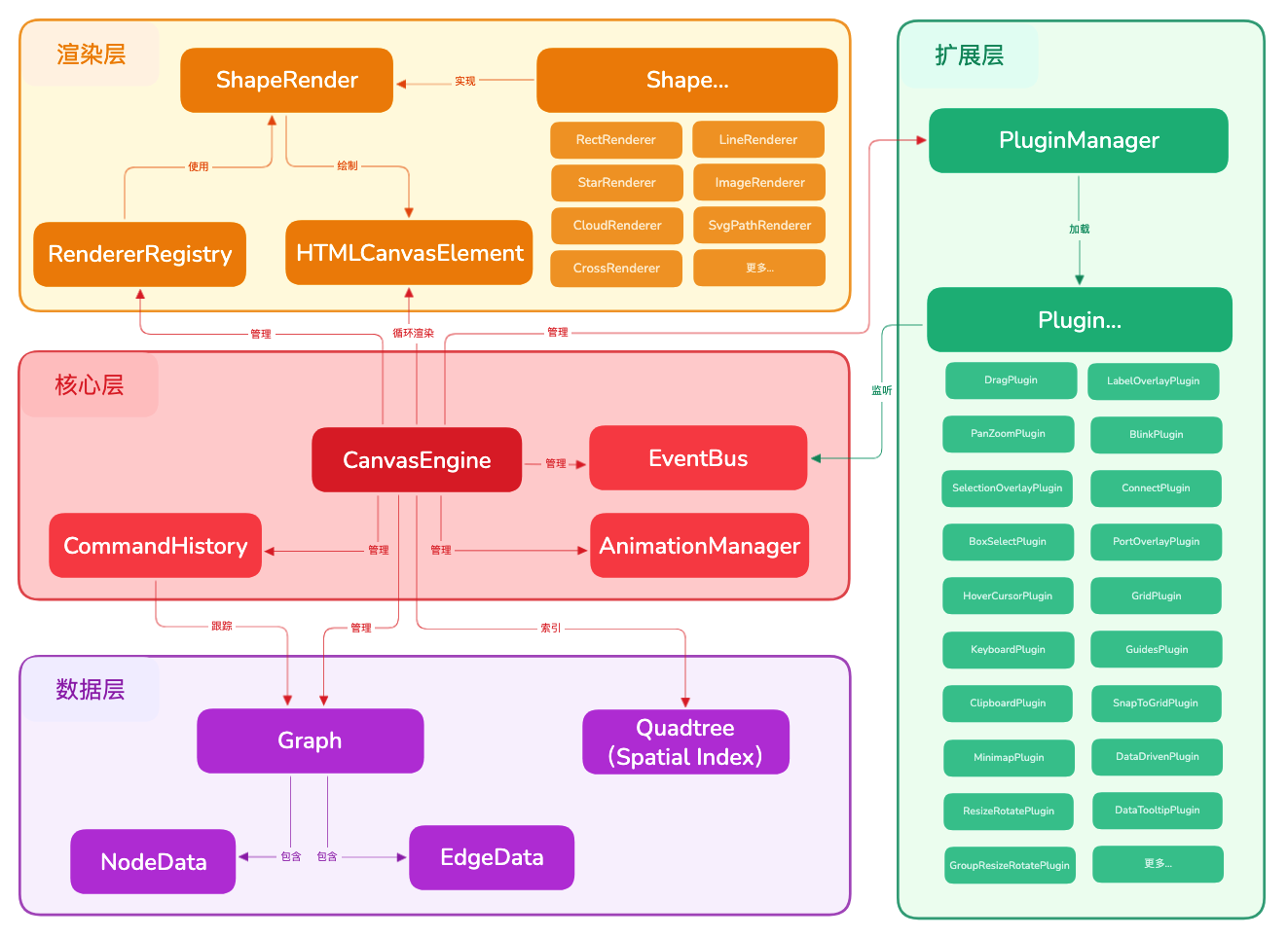

核心架构图​

架构图

核心模块详解​

1. CanvasEngine (引擎核心)​

CanvasEngine 是整个库的入口和控制器。它负责：

  • 生命周期管理：初始化 Canvas、启动渲染循环 (tick)、处理销毁。
  • 资源协调：持有并协调 Graph、Renderer、PluginManager 等子系统。
  • 全局状态：管理视口 (Viewport)、变换矩阵、交互模式 (Edit/View)。
  • 性能优化：集成空间索引 (Quadtree) 和渲染降级策略。

2. Model (数据模型)​

Graph 类是数据源，负责存储和管理所有的节点 (NodeData) 和边 (EdgeData)。

  • 纯数据驱动：节点和边是纯 JSON 对象，易于序列化和传输。
  • 版本控制：维护 structureVersion 和 renderVersion，用于高效的变更检测和缓存失效。
  • 空间索引：通过 Quadtree 加速碰撞检测和视口剔除 (Culling)。

3. Renderer (渲染系统)​

渲染层负责将数据模型绘制到 Canvas 上。

  • RendererRegistry：管理不同形状的渲染器。
  • ShapeRenderer：定义节点和边的具体绘制逻辑。支持自定义形状。
  • 分层渲染：支持背景、网格、连线、节点、覆盖层 (Overlay) 的分层绘制顺序。

4. Plugin System (插件系统)​

AgileJS 采用微内核架构，绝大多数交互功能都通过插件实现。

  • PluginManager：负责插件的注册、生命周期管理和 Hook 调用。
  • Plugin：插件可以访问 Engine 实例，监听事件，甚至拦截渲染流程。
  • 内置插件：选择 (Selection)、拖拽 (Drag)、缩放 (PanZoom)、网格 (Grid) 等均为内置插件。

5. Event System (事件系统)​

EventBus 实现了发布-订阅模式，用于模块解耦。

  • 系统事件：engine:tick, engine:resize, graph:change 等。
  • 交互事件：插件可以发射自定义事件，供业务层消费。

数据流向​

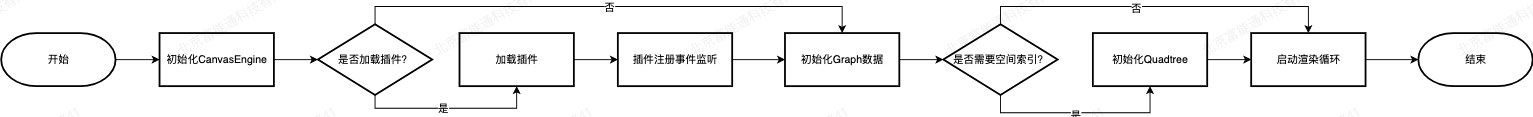

流程图

  1. 初始化：创建 CanvasEngine，挂载 DOM。
  2. 加载数据：调用 graph.addNode() / graph.addEdge() 注入数据。
  3. 渲染循环：
    • Engine 触发 tick。
    • 清空 Canvas。
    • 计算可视区域 (Viewport)。
    • 查询 Quadtree 获取可视元素。
    • 调用 Renderer 绘制可视元素。
  4. 交互：
    • 用户操作 (鼠标/键盘) 触发 DOM 事件。
    • 插件捕获事件，修改 Graph 数据或 Engine 状态。
    • Graph 版本号更新。
    • 下一帧渲染循环响应变化。
